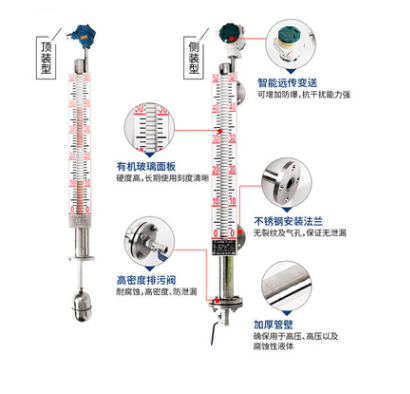

磁翻板液位計概述： 一、磁翻板液位計也稱磁性液位計、磁浮子液位計、或磁翻柱液位計，是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需電源。適用于低溫到高溫、真空到高壓等各種環境下使用，該產品廣泛應用于石油、化工、造紙、環保、電站等領域，磁翻板液位計配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器， 可實現液位的遠距離指示、檢測與控制。根據在容 器上的安裝位置不同，提供側裝和頂裝兩種方式。根據介質的不同，提供不銹鋼和ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。也可選用不銹鋼內襯PTFE或者內襯PP的設計結構。
磁翻板液位計的幾種配置如下：
1、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、帶開關輸出型
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。
3、帶4-20mA遠傳型
在磁性浮子液位計上安裝液位變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，轉換成4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠距離傳輸顯示及控制。
二、型號:
|
型號
|
代碼
|
說明
|
|
UHZ-517/
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
|
安裝方式
|
C
D
|
|
|
|
|
|
|
側裝
頂裝
|
|
主體材質
|
|
1
2
|
|
|
|
|
|
ABS（僅適用于公稱壓力為0.6MPa時）
1Cr18Ni9Ti
|
|
公稱壓力
|
|
|
1
2
3
4
|
|
|
|
|
0.6MPa
1.6MPa
2.5MPa
4.0MPa
|
|
型式
|
|
|
|
1
2
3
4
5
|
|
|
|
基本型
上下限開關輸出型
電遠傳型（0～10mA輸出，220V AC）
電遠傳型（4～20mA輸出，24V DC）
本安防暴電遠傳型（4～20mA輸出，24V DC）
|
|
安裝間距
|
|
|
|
|
L
|
|
|
測量范轉
|
|
安裝深度
|
|
|
|
|
|
L1
|
|
頂裝式、0～3000mm任選
|
|
介質密度
|
|
|
|
|
|
|
ρ
|
g/cm3
|
三、型號舉例：
1、UHZ-517/C231-2550-1.0側裝式，1Cr18Ni9Ti(2.5MPa)，基本型，安裝間距2550mm，介質密度1.0/cm3
四、主要技術性能:
1：法蘭間距? 300-100000mm內任選 2: 連接法蘭標準（HG20592 DN20、DN25） 3：供電電源（此項為配遠傳時需） 4：本體與浮子材質：304 316L 304+PTFE 5: 隔爆等級：EXdiiBT4-6 五、訂貨須知:
1、注明測量范圍、介質密度、溫度壓力及安裝法蘭規格。
2、用戶如使用JB及其它非標法蘭時需提出，我廠專業人員將協助選型或設計制造特殊產品。 3、如用戶要求供應配對安裝法蘭需注明。
?? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
|
